在線留言 聯(lián)系我們 網(wǎng)站地圖

歡迎您來到榮盛集團(tuán)【鄭州榮盛窯爐耐火材料有限公司】官方網(wǎng)站!

139-3717-0928

所在位置:首頁 > 產(chǎn)品中心 > 輕質(zhì)耐火磚

輕質(zhì)耐火磚

聚輕高鋁磚導(dǎo)熱系數(shù)

分類:輕質(zhì)耐火磚瀏覽:

耐火材料

廠家直銷 歡迎長期合作!

價(jià)格咨詢

139-3717-0928

0371-56777921

點(diǎn)擊立即咨詢點(diǎn)擊在線留言

產(chǎn)品詳情

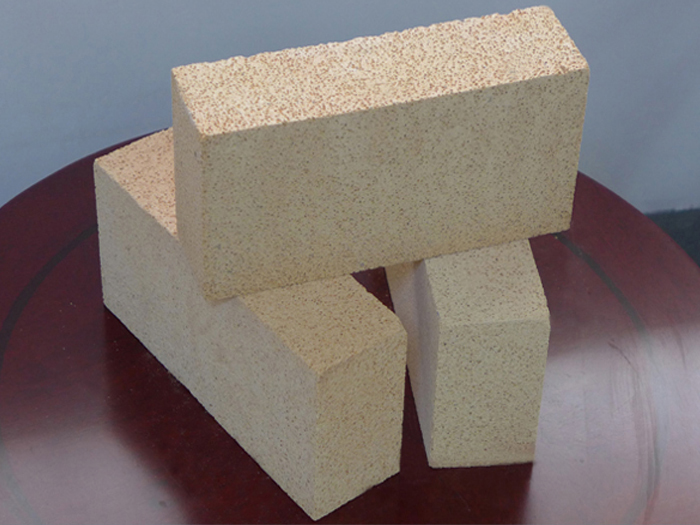

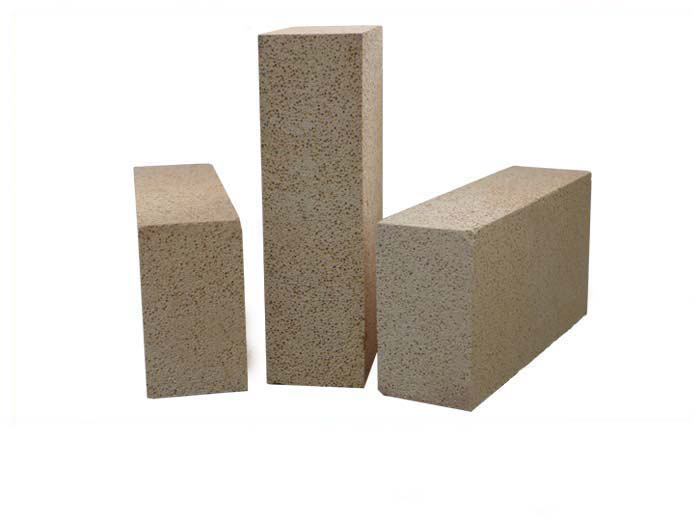

聚輕高鋁磚也稱為高鋁聚輕球磚,是以特種高爐料為主要原料,輔以適當(dāng)?shù)耐饧觿┎捎镁圯p燒失法生產(chǎn)。聚輕高鋁磚導(dǎo)熱系數(shù)導(dǎo)熱系數(shù)小等點(diǎn),強(qiáng)度高,熱穩(wěn)定性好,重?zé)w變化小。其氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。體積密度0.4~1.35g/cm3。氣孔率66%~73%,耐壓強(qiáng)度1~8MPa??篃嵴鹦阅茌^好。

聚輕高鋁磚通常采用高鋁礬土熟料加少量黏土,經(jīng)磨細(xì)后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形,經(jīng)1300~1500℃燒成。有時(shí)也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層,以及無強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí),表面接觸溫度不得高于1350℃。

榮盛耐材為您介紹聚輕高鋁磚參考理化指標(biāo):


項(xiàng)     標(biāo)
LTL-0.6 LTL-0.8 LTL-1.0 LTL-1.2
體積密度g/cm3 0.6 0.8 1 1.2
耐壓強(qiáng)度Mpa 2 3.98 4.98 5.98
重?zé)€變化%(℃xh) 1350x12 1400×12 1400×12 1450×12
導(dǎo)熱系數(shù)W/m.k(350±25℃) 0.25 0.29 0.35 0.45
AL2O3 50 50 55 55
Fe2O3 1.8 1.8 1.8 1.8


我們通常把導(dǎo)熱系數(shù)較低的材料稱為保溫材料(我國標(biāo)準(zhǔn)規(guī)定,凡平均溫度不高于350℃時(shí)導(dǎo)熱系數(shù)不大于0.12W/(m·K)的材料稱為保溫材料),而把導(dǎo)熱系數(shù)在0.05 W/(m.K)以下的材料稱為保溫材料。

導(dǎo)熱系數(shù)高的物質(zhì)有良的導(dǎo)熱性能。在熱流密度和厚度相同時(shí),物質(zhì)高溫側(cè)壁面與低溫側(cè)壁面間的溫度差,隨導(dǎo)熱系數(shù)增大而減小。比如:鍋爐爐管在未結(jié)水垢時(shí),由于鋼的導(dǎo)熱系數(shù)高,鋼管的內(nèi)外壁溫差不大。而鋼管內(nèi)壁溫度又與管中水溫接近,因此,管壁溫差(內(nèi)外壁溫度平均值)不會(huì)很高。但當(dāng)爐管內(nèi)壁結(jié)水垢時(shí),由于水垢的導(dǎo)熱系數(shù)很小,水垢內(nèi)外側(cè)溫差隨水垢厚度增大而增大,從而把管壁金屬溫度迅速抬高。當(dāng)水垢厚度達(dá)到相當(dāng)大(一般為1~3毫米)后,會(huì)使?fàn)t管管壁溫度超過允許值,造成爐管過熱損壞。對(duì)鍋爐爐墻及管道的保溫材料來講,則要求導(dǎo)熱系數(shù)越低越好。

鄭州榮盛耐火材料有限公司生產(chǎn)銷售各種型號(hào)耐火材料,如果您對(duì)聚輕高鋁磚有需求,或是對(duì)聚輕高鋁磚導(dǎo)熱系數(shù)有疑問,歡迎致電榮盛耐材。

客服中心

0371-56777921

139-3717-0928

3491492646
